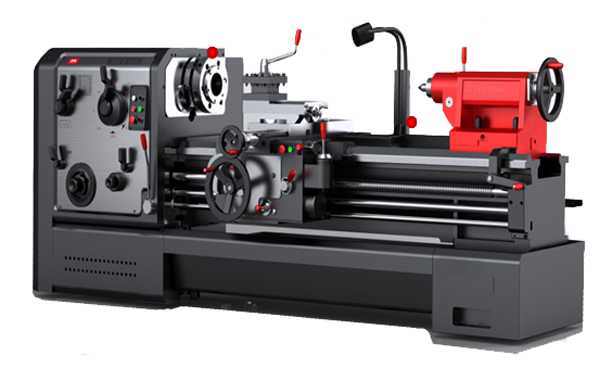

上海精圆达550/600/755/1100导轨车床系列
您所在的位置:主页 > 车削系列 >
车床
550导轨车床
    CW61(2)63A CW61(2)93A CW61(2)80A
上海精圆达机床床身上最大回转直径 mm 630 930 800
刀架上最大回转直径 mm 350 650 520
上海精圆达机床最大工件长度 mm 750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
1500,3000,
4000,5000-15000
上海精圆达机床马鞍槽内回转直径/有效宽度 mm 800/300 1100/300 1100/310
上海精圆达机床主轴通孔直径和轴头型式 mm φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列)
上海精圆达机床主轴通孔前端锥体和顶尖锥度 mm φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号
上海精圆达机床主轴转速级数和范围 r/min 18种7.5-1000(B系列)
18种8.5-800(C系列)
18种6-800
(B系列)
18种8.5-800
(C系列)
18种5.4-720
上海精圆达机床纵进给量级数和范围 mm/r 64种0.05-24.3 64种0.05-24.3 64种0.06-24.3
范围1:1 mm/r 0.1-1.52 0.1-1.52 0.1-1.52
上海精圆达机床范围16:1 mm/r 1.6-24.3 1.6-24.3 1.6-24.3
上海精圆达机床用交换齿轮微量进给范围 mm/r 0.05-0.76 0.05-0.76 0.06-0.912
上海精圆达机床横向进给量与纵进给量的比率   1/2 1/2 1/2
上海精圆达床鞍快移速度 mm/min 4000 4000 4000
机床丝杠螺距 mm 12(公制)1/2"(英制) 12(公制)1/2"(英制) 12(公制)1/2"(英制)
上海精圆达机床公制螺纹种数、范围 mm 50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
英制螺纹种数、范围   26种 14-1 t.p.i 26种 14-1 t.p.i 26种 14-1 t.p.i
上海精圆达机床模数螺纹种数、范围 mm 53种 0.5-120 53种 0.5-120 53种 0.5-120
上海精圆达机床径节螺纹种数、范围   24种 28-1 DP 24种 28-1 DP 24种 28-1 DP
上海精圆达机床下刀架最大横向行程 mm 315 500 500
上海精圆达机床上刀架最大行程 mm 200 200 200
上海精圆达机床尾座套筒行程 mm 250 250 250
上海精圆达机床尾座套筒锥度   莫氏5号 莫氏5号 莫氏5号
床身导轨宽度及淬火硬度 mm 550RC52 550RC52 550RC52
上海精圆达机床主电机功率 kW 11 11 11或15
上海精圆达机床快速电机功率 kW 1.1 1.1 1.1
上海精圆达机床冷却泵电机功率 w 90 90 90
宽度×高度/包装宽度×高度 mm 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列)
1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列)
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列)
机床长度/包装箱长度
最大工件长度
750 mm 2890/3440
1500 mm 3690/4240 3690/3900 3700/4150
2000 mm 4070/
3000 mm 5190/5740 5190/5400 5250/5650
4000 mm 6120/6640 6100/6350 6250/6650
5000 mm 7200/7750 7200/7430 7250/8050
机床净重
最大工件长度
750 mm 3400/4400
1500 mm 3700/4700 4200/4950 4900/6000
2000 mm 4200/5000
3000 mm 4700/5900 5200/6250 5500/6900
4000 mm 5800/7700 6300/7500 6100/8000
5000 mm 6800/8800 7300/8700 6900/9000
上海精圆达机床床身宽度 mm 550 550 550
上海精圆达机床最大承重 kg 2000 2000 2000

600导轨车床
    CW61(2)63B CW61(2)93B CW61(2)80B CW61(2)100 CW61(2)125
上海精圆达机床床身上最大回转直径 mm 630 930 800 1000 1250
上海精圆达机床刀架上最大回转直径 mm 350 650 480 680 800
上海精圆达机床最大工件长度 mm 750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
750,1500,2000,
3000-15000
CW(93/80Q)
系列无750规格
1500,3000,
4000,5000-15000
1500,3000,
4000,5000-15000
1500,3000,
4000,5000-15000
上海精圆达机床马鞍槽内回转直径/有效宽度 mm 800/300 1100/300 1100/310 1200/310 1400/310
上海精圆达机床主轴通孔直径和轴头型式 mm φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列) φ104;D11(B系列) φ130;D11(C系列)
上海精圆达机床主轴通孔前端锥体和顶尖锥度 mm φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号 φ120(B系列) φ140(C系列)莫氏5号
上海精圆达机床主轴转速级数和范围 r/min 18种7.5-1000(B系列)
18种8.5-800(C系列)
18种6-800
(B系列)
18种8.5-800
(C系列)
18种5.4-720 18种5.4-720 18种4.8-640
上海精圆达机床纵进给量级数和范围 mm/r 64种0.05-24.3 64种0.05-24.3 64种0.06-24.3 64种0.06-24.3 64种0.05-24.3
范围1:1 mm/r 0.1-1.52 0.1-1.52 0.1-1.52 0.1-1.52 0.1-1.52
范围16:1 mm/r 1.6-24.3 1.6-24.3 1.6-24.3 1.6-24.3 1.6-24.3
上海精圆达机床用交换齿轮微量进给范围 mm/r 0.05-0.76 0.05-0.76 0.06-0.912 0.06-0.912 0.06-0.912
上海精圆达机床横向进给量与纵进给量的比率   1/2 1/2 1/2 1/2 1/2
上海精圆达机床床鞍快移速度 mm/min 4000 4000 4000 4000 4000
机床丝杠螺距 mm 12(公制)1/2"(英制) 12(公制)1/2"(英制) 12(公制)1/2"(英制) 12(公制)1/2"(英制) 12(公制)1/2"(英制)
上海精圆达机床公制螺纹种数、范围 mm 50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
上海精圆达机床英制螺纹种数、范围   26种 14-1 t.p.i 26种 14-1 t.p.i 26种 14-1 t.p.i 26种 14-1 t.p.i 26种 14-1 t.p.i
上海精圆达机床模数螺纹种数、范围 mm 53种 0.5-120 53种 0.5-120 53种 0.5-120 53种 0.5-120 53种 0.5-120
上海精圆达机床径节螺纹种数、范围   24种 28-1 DP 24种 28-1 DP 24种 28-1 DP 24种 28-1 DP 24种 28-1 DP
下刀架最大横向行程 mm 315 500 500 500 500
上海精圆达机床上刀架最大行程 mm 200 200 200 200 200
上海精圆达机床尾座套筒行程 mm 250 250 250 250 250
尾座套筒锥度   莫氏5号 莫氏5号 莫氏5号 莫氏5号 莫氏5号
上海精圆达机床床身导轨宽度及淬火硬度 mm 600RC52 600RC52 600RC52 600RC52 600RC52
上海精圆达机床主电机功率 kW 11 11 11或15 11或15 11或15
快速电机功率 kW 1.1 1.1 1.1 1.1 1.1
冷却泵电机功率 w 90 90 90 90 90
宽度×高度/包装宽度×高度 mm 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列)
1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列)
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列)
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列)
1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列)
机床长度/包装箱长度
最大工件长度
750 mm 2890/3440
1500 mm 3690/4240 3690/3900 3700/4150 3700/4150 3700/3900
2000 mm 4070/
3000 mm 5190/5740 5190/5400 5250/5650 5250/5650 5250/5400
4000 mm 6120/6640 6100/6350 6250/6650 6250/6650 6250/6450
5000 mm 7200/7750 7200/7430 7250/8050 7250/8050 7250/7630
机床净重
上海精圆达机床最大工件长度
750 mm 3400/4400
1500 mm 3700/4700 4200/4950 4900/6000 4900/6000 5500/6350
2000 mm 4200/5000
3000 mm 4700/5900 5200/6250 5500/6900 5500/6900 6100/7250
4000 mm 5800/7700 6300/7500 6100/8000 6100/8000 6700/8150
5000 mm 6800/8800 7300/8700 6900/9000 6900/9000 7500/9200
上海精圆达机床床身宽度 mm 600 600 600 600 600
上海精圆达机床最大承重 kg 2000 2000 2000 2000 2000

 755/1100导轨重型车床
    CW61100B
CW61125B
CW61160 CW61200 S1-170B
床身上工件最大胆回转直径 mm 1000/1250 1600 2000 1400
最大工件长度 mm 1500/3000/
5000-15000
3000/5000/
6000-15000
3000/5000/
6000-15000
1500
刀架上工件最大回转直径 mm 610/850 1200 1580 800
上海精圆达机床马鞍内最大回转直径 mm       1600
马鞍内长度 mm       440
主轴孔直径 mm 130 130 130 130
主轴孔前端锥度   公制140 公制140 公制140 公制140
主轴转速种数 正转 21 21 21 21
主轴转速种数 反转 12 12 12 12
上海精圆达机床主轴转速范围(以下各组转速由用户订货时选择一种)
n1*
正转 r/min 3.15-315 2-200 2-200 2-200
反转 r/min 3.5-278 2.24-178 2.24-178 2.24-178
n2
正转 r/min 2-200
反转 r/min 2.24-178
主轴每转刀架进给量范围 56 56 56 56
纵向 mm 0.1-12 0.1-12 0.1-12 0.06-7.2
横向 mm 0.05-6 0.05-6 0.05-6 0.03-3.6
上海精圆达机床上刀架 mm 0.025-3 0.025-3 0.025-3 0.015-1.8
公制螺纹螺距范围   44种 1-120 44种 1-120 44种 1-120
英制螺纹范围   31种 24-1/4t.p.i 31种 24-1/4t.p.i 31种 24-1/4t.p.i
模数螺纹范围 mm 45种 0.5-60 45种 0.5-60 45种 0.5-60
径节螺纹范围   38种 1/2-56DP 38种 1/2-56DP 38种 1/2-56DP
床鞍最大行程 mm 最大工件长度减50 最大工件长度减200 最大工件长度减200
下刀架最大横向行程 mm 520 960 1010 980
中刀架最大行程 mm   300 300 300
上刀架最大行程 mm 300 200 200 200
刀架快速移动速度  纵向 mm/min 3740 3740 3740 3740
刀架快速移动速度  横向 mm/min 1870 1870 1870 1870
中刀架 mm/min 935 935 935 935
上海精圆达机床尾座套筒直径 mm 160 180 180
尾座套筒最大行程 mm 300 300 300 300
尾座套筒锥孔锥度 kw 莫氏6号 公制80 公制80
主电机功率   kw 22号 22 22
机床外形尺寸
mm 最大工件长度加
3100
最大工件长度加400 最大工件长度加400 4287
mm 2150 2320 2410 2370
mm 1700/1825 2600 2770 2030
上海精圆达机床床身宽度 mm 755 1100 1100 1100
最大承重 kg 6000 8000 8000 1500
机床净重
1.5m kg 9200/10200     12000
3m kg 10700/11900 21500 23500
5m kg 13000/14500 23600 25600
6m kg 13700/15400 24500 26500
7m kg 14700/16300 25700 27700
8m kg 15700/17200 27000 29000
9m kg 16500/18000 28200 30200
10m kg 17300/18800 29400 31400
11m kg 18900/20400 31500 33500
12m kg 19700/21200 32700 34700
13m kg 20500/22000 33900 35900
14m kg 21300/22800 35100 37100
15m kg 22100/23600 36300 38300
