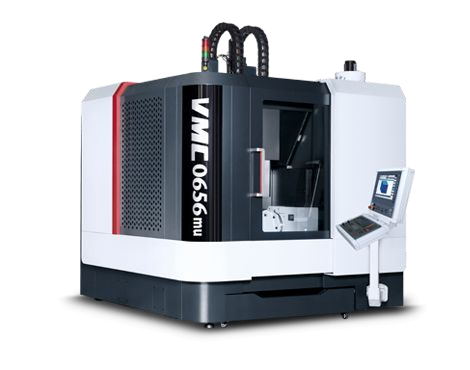

上海精圆达机床VMC-MU系列五轴高速加工中心VMC0656m |
|
|
工作台 |
|
|
|
上海精圆达机床VMC-MU系列五轴高速加工中心工作台尺寸 |
mm |
630×850 |
|
两立柱间最大距离 |
mm |
1020 |
|
上海精圆达机床VMC-MU系列五轴高速加工中心允许最大荷重 |
kg |
500 |
|
上海精圆达机床VMC-MU系列五轴高速加工中心T型槽尺寸 |
mm×个 |
18×5 |
|
加工范围 |
|
|
|
上海精圆达机床VMC-MU系列五轴高速加工中心滑鞍最大行程－X轴 |
mm |
630 |
|
上海精圆达机床VMC-MU系列五轴高速加工中心工作台最大行程－Y轴 |
mm |
500 |
|
主轴箱最大行程－Z轴 |
mm |
450 |
|
上海精圆达机床VMC-MU系列五轴高速加工中心主轴端面至工作台面距离 |
|
|
|
最大 |
mm |
600 |
|
最小 |
mm |
150 |
|
主轴 |
|
|
|
上海精圆达机床VMC-MU系列五轴高速加工中心锥孔（1:10） |
|
HSKA63 |
|
转速范围 |
r/min |
40-16000 |
|
上海精圆达机床VMC-MU系列五轴高速加工中心最大输出扭矩 |
N.m |
61/80 |
|
主电机功率 |
kW |
18/30 |
|
快速移动 |
|
|
|
X轴 |
m/min |
40 |
|
Y轴 |
m/min |
40 |
|
Z轴 |
m/min |
40 |
|
刀库 |
|
|
|
上海精圆达机床VMC-MU系列五轴高速加工中心最大刀具长度 |
mm |
300 |
|
形式 |
|
伞式 |
|
容量 |
把 |
16把 |
|
上海精圆达机床VMC-MU系列五轴高速加工中心换刀时间（刀对刀） |
s |
3 |
|
上海精圆达机床VMC-MU系列五轴高速加工中心最大刀具重量 |
kg |
7 |
|
机床定位精度 |
|
|
|
上海精圆达机床VMC-MU系列五轴高速加工中心执行标准（ISO 10791-4） |
mm |
0.014(0.006带光栅尺) |
|
执行标准（JISB6330） |
mm |
±0.008(±0.003带光栅尺) |
|
上海精圆达机床VMC-MU系列五轴高速加工中心重复定位精度 |
|
|
|
执行标准（ISO 10791-4) |
mm |
0.008(0.003带光栅尺) |
|
上海精圆达机床VMC-MU系列五轴高速加工中心执行标准（JISB6330） |
mm |
±0.004(±0.0015带光栅尺) |
|
主机重量 |
kg |
7000 |
|
电气总容量 |
KVA |
60 |
|
数控系统 |
|
西门子840D
|
