项目 |
单位 |
VTM100100 |
|

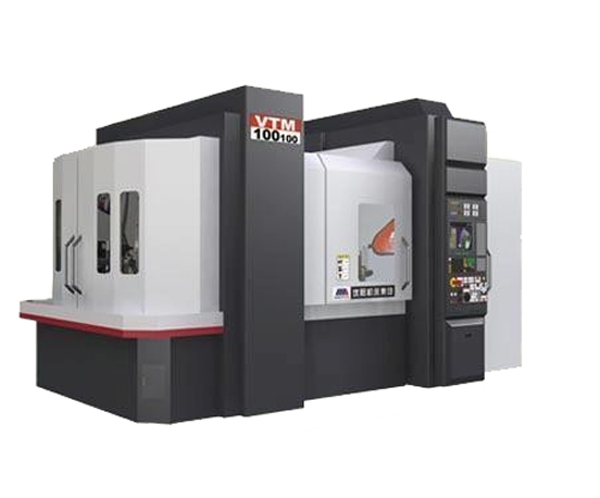

上海精圆达VTM立式车铣中心系列最大回转直径 |
mm |
1250 |
|
上海精圆达VTM立式车铣中心系列工件最大高度 |
mm |
1000 |
|
上海精圆达VTM立式车铣中心系列最大加工直径 |
mm |
1000 |
|
上海精圆达VTM立式车铣中心系列工作台直径 |
mm |
1250 |
|
上海精圆达VTM立式车铣中心系列工作台最大承重 |
kg |
3000 |
|
X/Y/Z轴行程 |
mm |
1325/1060/1050 |
|
B/C轴转角 |
|
-30°-+120°/360°(连续) |
|
X/Y/Z轴快移速度 |
m/min |
36/36/24 |
|
上海精圆达VTM立式车铣中心系列旋转工作台最高转速 |
r/min |
500 |
|
上海精圆达VTM立式车铣中心系列旋转工作台输出扭矩(连续/30分钟) |
N.m |
1250/1700 |
|
上海精圆达VTM立式车铣中心系列C轴最高转速 |
r/min |
100 |
|
上海精圆达VTM立式车铣中心系列C轴最小设定单位 |
|
0.001° |
|
上海精圆达VTM立式车铣中心系列刀具主轴最高转速 |
r/min |
12000 |
|
刀具主轴输出扭矩(连续/S6) |
N.m |
200/300 |
|
上海精圆达VTM立式车铣中心系列B轴最高转速 |
r/min |
30 |
|
上海精圆达VTM立式车铣中心系列B轴最小设定单位 |
|
0.001° |
|
上海精圆达VTM立式车铣中心系列刀库装刀数 |
|
60 |
|
上海精圆达VTM立式车铣中心系列刀对刀换刀时间 |
s |
8 |
|
上海精圆达VTM立式车铣中心系列刀柄形式 |
|
CAPTO-C6 |
|
上海精圆达VTM立式车铣中心系列总电源功率 |
kW |
210 |
|
上海精圆达VTM立式车铣中心系列旋转工作台主电机(连续/30分钟) |
kW |
44/60(2×22/30) |
|
上海精圆达VTM立式车铣中心系列刀具主轴电机(连续/40%ED) |
kW |
20/31 |
|
X/Y/Z/B轴伺服电机 |
kW |
24.1/44(2×22)/22(2×11)/8.5 |
|
定位精度(X/Y/Z)轴 |
mm |
0.025/0.020/0.020 |
|
上海精圆达VTM立式车铣中心系列重复定位精度(X/Y/Z)轴 |
mm |
0.012/0.010/0.010 |
|
上海精圆达VTM立式车铣中心系列控制系统 |
|
SIEMENS 840D |
|
机床外形尺寸 (长×宽×高) |
mm |
11000×4500×4450 |
|
机床重量 |
kg |
35000
|
